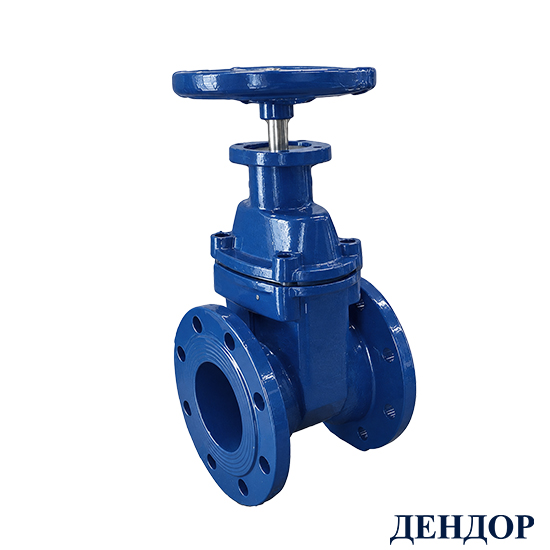

Задвижка клиновая фланцевая модернизированная с обрезиненным клином DENDOR 47GV.M (РОССИЯ)
Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 10 лет
Срок эксплуатации: 50 лет
DN: 50-300
PN: 16
Tраб.: от -25 до +90℃ для задвижек с покрытием клина из EPDM,
от -15 до +80°С для задвижек с покрытием клина из NBR
Корпус: чугун
Клин: чугун с покрытием EPDM/NBR
Присоединение к трубопроводу: фланцевое
Задвижка клиновая модернизированная тип 47GV.M (фланцевая, с обрезиненным клином)
Конструкция МОДЕРНИЗИРОВАННОЙ задвижки DENDOR DN50-300 PN10/16
Уникальная задвижка трансформер с ручным управлением при помощи маховика в базовой комплектации. На шпинделе задвижки выполнено отверстие для фиксации телескопического удлинителя штока.
Задвижка с ручным управлением может быть дооснащена устройством контроля положения в цепях автоматизированных систем.
Для установки электропривода задвижка дооснащается адаптером-переходом под ISO фланец.
Задвижки во всех конфигурациях могу быть дооснащены заглушкой внутренней полости клина для защиты подвижных частей механизма от крупных механических включений.
Особенности конструкции:
- наименование бренда на русском языке наносится методом литья на корпус и на крышку задвижки,
- наличие ребер жесткости в верхней части корпуса,
- универсальная рассверловка фланцев PN 10/16 по ГОСТ 33259-2015 во всем диапазоне DN,
- наличие PTFE направляющих клина для снижения крутящего момента,
- несъемная интегрированная в клин ходовая гайка,
- упор выполнен за одно единое целое со шпинделем, под упор установлена PTFE шайба для снижения сил терния,
- гайка шпинделя с внутренней стороны имеет три кольцевых уплотнения и одно с наружной. Есть возможность замены уплотнительных колец под давлением,
- гайка шпинделя утоплена в крышку, фиксируется стопорным кольцом и закрыта пыльником,
- винты крепления крышки имеют термодиффузионное покрытие и защищены термопластиковыми заглушками.
Элементы конструкции задвижки 47GV.M DN50-300
| № | Элемент конструкции | Материал | Маркировка |
| 1 | Корпус | Чугун | BЧ50 (GGG50) ГОСТ 7293-85 |
| 2 |
Клин | Чугун с покрытием EPDM / NBR | ВЧ50 (GGG50) ГОСТ 7293-85 + EPDM / NBR |
| Встроенная в клин ходовая гайка | Латунь | ЛС59-1 ГОСТ 15527-2004 | |
| Направляющие клина | PTFE | PTFE | |
| 3 | Заглушка внутренней полости клина* | PTFE | PTFE |
| 4 | Шайба* | Нержавеющая сталь | А2 |
| 5 | Болт* | Нержавеющая сталь | А2 |
| 6 | Шпиндель | Нержавеющая сталь | SS416 |
| 7 | Уплотнительное кольцо шпинделя | EPDM / NBR | EPDM / NBR |
| 8 | Крышка | Чугун | BЧ50 (GGG50) ГОСТ 7293-85 |
| 9 | Уплотнение крышки | EPDM / NBR | EPDM / NBR |
| 10 |
Крепёжные элементы | Оцинкованная сталь* | Ст35+Zn |
| Нержавеющая сталь* | A2 | ||
| Сталь с термодиффузионным покрытием | Ст35+ТД | ||
| 11 | Кольцо | PTFE | PTFE |
| 12 | Гайка шпинделя | Латунь | ЛС59-1 ГОСТ 15527-2004 |
| 13 |
Внутреннее кольцо гайки шпинделя | EPDM / NBR | EPDM / NBR |
| 14 | Внешнее кольцо гайки шпинделя | EPDM / NBR | EPDM / NBR |
| 15 | Стопорное кольцо гайки шпинделя | Оцинкованная сталь | Cт20+Zn |
| 16 | Пыльник | EPDM / NBR | EPDM / NBR |
| 17 | Маховик | Углеродистая сталь | Cт20 |
| 18 | Шайба | Оцинкованная сталь | Cт20+Zn |
| 19 |
Болт | Оцинкованная сталь | Cт35+Zn |
| 20 | Рым болт для строповки (только у DN200-300) | Оцинкованная сталь | Cт35+Zn |
| 21 | Сервисный фланец | Чугун | BЧ50 (GGG50) ГОСТ 7293-85 |
| 22 | Устройство контроля положения* | ||
| 23 |
Адаптер-переход под ISO фланец* | Чугун и нержавеющая сталь | BЧ50 (GGG50) ГОСТ 7293-85 и SS416 |
*Опция
Задвижка 47GV.M с маховиком DN50-300
Задвижка 47GV.M с маховиком и УКП DN50-300
Задвижка 47GV.M с адаптером — переходом под ISO фланец DN50-300
Основные массогабаритные характеристики задвижки 47GV.M DN50-300
| DN | L | L1 | H | H1 | H2 | H3 | H4 | ØD | ØD1 | ØD2 | n-Ød | B | ||
| PN10 | PN16 | PN10 | PN16 | |||||||||||
| 50 | 150 | 220 | 321 | 481 | 380 | 255 | 621 | 165 | 125 | 100 | 4-19 | 19 | ||
| 65 | 170 | 220 | 362 | 481 | 425 | 285 | 666 | 185 | 145 | 120 | 4-19 | 19 | ||
| 80 | 180 | 220 | 394 | 554 | 464 | 319 | 705 | 200 | 160 | 135 | 8-19 | 19 | ||
| 100 | 190 | 220 | 434 | 594 | 505 | 350 | 746 | 220 | 180 | 156 | 8-19 | 19 | ||
| 125 | 200 | 220 | 496 | 656 | 561 | 391 | 817 | 250 | 210 | 186 | 8-19 | 19 | ||
| 150 | 210 | 220 | 556 | 716 | 621 | 435 | 877 | 285 | 240 | 212 | 8-23 | 19 | ||
| 200 | 230 | 220 | 665 | 825 | 788 | 558 | 1168 | 340 | 295 | 268 | 8-23 | 12-23 | 20 | |
| 250 | 250 | 220 | 783 | 943 | 907 | 644 | 1287 | 405 | 350 | 355 | 318 | 12-23* | 12-27* | 22 |
| 300 | 270 | 220 | 885 | 1045 | 1008 | 718 | 1388 | 460 | 400 | 410 | 370 | 12-23* | 12-27* | 25 |
*На задвижках DN250-300 универсальная рассверловка фланцев PN10 и PN16 выполнена в виде одного ряда увеличенных цилиндрических отверстий Ød = 30мм с межосевыми расстояниями PN16: DN250 ØD1 = 355мм, DN300 ØD1 = 410мм
| DN | ØW | V | W | Фланец задвижки по ISO 5210 | ØE | ØE1 | n1-Ød1 | l1 | l2 | l3 | ØC | K | t | Масса задвижки с маховиком, кг | |||||||||||||||
| 50 | 160 | 328 | 440 | F10 | 125 | 102 | 4-12 | 5 | 36 | 45 | 18 | 6 | 3,5 | 9 | |||||||||||||||
| 65 | 160 | 338 | 440 | F10 | 125 | 102 | 4-12 | 5 | 36 | 45 | 18 | 6 | 3,5 | 12 | |||||||||||||||
| 80 | 200 | 345 | 440 | F10 | 125 | 102 | 4-12 | 5 | 36 | 45 | 20 | 6 | 3,5 | 16,5 | |||||||||||||||
| 100 | 200 | 355 | 440 | F10 | 125 | 102 | 4-12 | 5 | 36 | 45 | 20 | 6 | 3,5 | 18 | |||||||||||||||
| 125 | 250 | 397 | 494 | F10 | 125 | 102 | 4-12 | 5 | 36 | 45 | 24 | 6 | 3,5 | 24 | |||||||||||||||
| 150 | 250 | 415 | 494 | F10 | 125 | 102 | 4-12 | 5 | 36 | 45 | 24 | 6 | 3,5 | 31 | |||||||||||||||
| 200 | 320 | 487 | 578 | F14 | 175 | 140 | 4-18 | 5 | 40 | 60 | 26 | 8 | 4 | 49 | |||||||||||||||
| 250 | 400 | 520 | 578 | F14 | 175 | 140 | 4-18 | 5 | 40 | 60 | 30 | 8 | 4 | 74 | |||||||||||||||
| 300 | 400 | 547 | 578 | F14 | 175 | 140 | 4-18 | 5 | 40 | 60 | 30 | 8 | 4 | 106 |
Задвижка 47GV.M с адаптером-переходом под ISO фланец и электроприводом МТ903.А DN50-300
Задвижка 47GV.M с адаптером-переходом под ISO фланец и электроприводом МТ903.А. Основные технические параметры
| DN |
PN |
Фланец задвижки по ISO 5210 |
Фланец привода по ISO 5210 |
Параметры шпинделя задвижки | Крутящий момент на шпинделе задвижки с коэф.запаса, Нм |
Макс. крутящий момент привода, Нм | Тип привода |
|||
| ØС | K | t | ||||||||
| 50 | 10/16 | F10 | F10 | 18 | 6 | 3,5 | 46 | 70 | MT903.A 07 | |
| 65 | 10/16 | F10 | F10 | 18 | 6 | 3,5 | 46 | 70 | MT903.A 07 | |
| 80 | 10/16 | F10 | F10 | 20 | 6 | 3,5 | 65 | 70 | MT903.A 07 | |
| 100 | 10/16 | F10 | F10 | 20 | 6 | 3,5 | 70 | 70 | MT903.A 07 | |
| 125 | 10/16 | F10 | F10 | 24 | 6 | 3,5 | 78 | 120 | MT903.A 10 | |
| 150 | 10/16 | F10 | F10 | 24 | 6 | 3,5 | 91 | 120 | MT903.A 10 | |
| 200 | 10/16 | F14 | F14 | 26 | 8 | 4 | 169 | 300 | MT903.A 30 | |
| 250 | 10/16 | F14 | F14 | 30 | 8 | 4 | 208 | 300 | MT903.A 30 | |
| 300 | 10/16 | F14 | F14 | 30 | 8 | 4 | 221 | 300 | MT903.A 30 | |
| DN |
Количество оборотов шпинделя задвижки (откр./закр.) |
Скорость откр./закр. задвижки, об./мин. |
Время откр./закр. задвижки, сек | Масса задвижки с адаптером -переходом под ISO фланец и электроприводом, кг |
|
| 50 |
7 | 45 | 9 | 43 | |
| 90 | 5 | ||||
| 65 |
9 | 45 | 12 | 46 | |
| 90 | 6 | ||||
| 80 |
10 | 45 | 13 | 50,5 | |
| 90 | 7 | ||||
| 100 |
12,5 | 45 | 17 | 52 | |
| 90 | 8 | ||||
| 125 |
12,5 | 35 | 21 | 64 | |
| 70 | 11 | ||||
| 150 |
13 | 35 | 22 | 71 | |
| 70 | 11 | ||||
| 200 |
33,5 | 34 | 59 | 119 | |
| 67 | 30 | ||||
| 250 |
42 | 34 | 74 | 144 | |
| 67 | 38 | ||||
| 300 |
50 | 34 | 88 | 176 | |
| 67 | 45 |
Кликните по документу, чтобы его скачать
Документация
 |
Техническое описание 47GV.M |
|
Руководство по эксплуатации тип 47GV.M |
