Задвижка шиберная под электропривод тип K21GVA (межфланцевая, корпус чугун)

Задвижки шиберные межфланцевые под электропривод тип K21GVA предназначены для эксплуатации в качестве запорных устройств в системах водоотведения, канализации и др.

Запирающим элементом задвижки является шибер (нож), который позволяет разделить механические включения.

Изделие выполнено в чугунном корпусе и обладает двухсторонней герметичностью. Присоединительный фланец исполнительного механизма выполнен по стандарту ISO 5210. Задвижка оснащена выдвижным шпинделем, для управления задвижкой электропривод должен быть укомплектован втулкой А, обработанной под ходовую резьбу шпинделя задвижки.

Компания реализует все виды арматуры для магистральных и технологических трубопроводов. Если вы хотите приобрести задвижки шиберные межфланцевые под электропривод DENDOR тип K21GVA или у вас возникли вопросы по данному изделию, вы можете оформить заявку на нашем сайте или обратиться в отдел продаж любым удобным для вас способом, указанным в разделе контакты.

Для получения прейскуранта на трубопроводную арматуру DENDOR заполните форму.

Тип присоединения:
межфланцевый

PN10 по ГОСТ 33259-2015

Герметичность:
двухсторонняя, класс А по ГОСТ 9544-2015

Дополнительные опции:

колонка управления задвижкой

Конструктивное исполнение		Рабочее давление
DN	Исполнение шпинделя	DN	50-250	300-450	500-900	1000-1200
50-1200	Выдвижной шпиндель	P кг/см2	10	6	4	2

Основные используемые материалы

№	Элемент конструкции	Материал	Маркировка
1	Корпус	Чугун	BЧ40 (GGG40) ГОСТ 7293-85
2	Уплотнение	Армированное NBR/EPDM	NBR/EPDM
3	Шибер	Нержавеющая сталь	SS304
4	Направляющая	PTFE	PTFE
5	Сальниковое уплотнение	PTFE, NBR/EPDM	PTFE, NBR/EPDM
6	Прижимной фланец	Углеродистая сталь / чугун	20Л (WCB) /BЧ40 (GGG40) ГОСТ 7293-85
7	Стойка	Углеродистая сталь	Ст20
8	Шпиндель	Нержавеющая сталь	SS420
9	Присоединительный фланец	Чугун	BЧ40 (GGG40) ГОСТ 7293-85
10	Крепежные элементы	Оцинкованная сталь	Ст35+Zn
10	Крепежные элементы	Нержавеющая сталь	А2

Задвижка без исполнительного механизма с выдвижным шпинделем DN50-1200

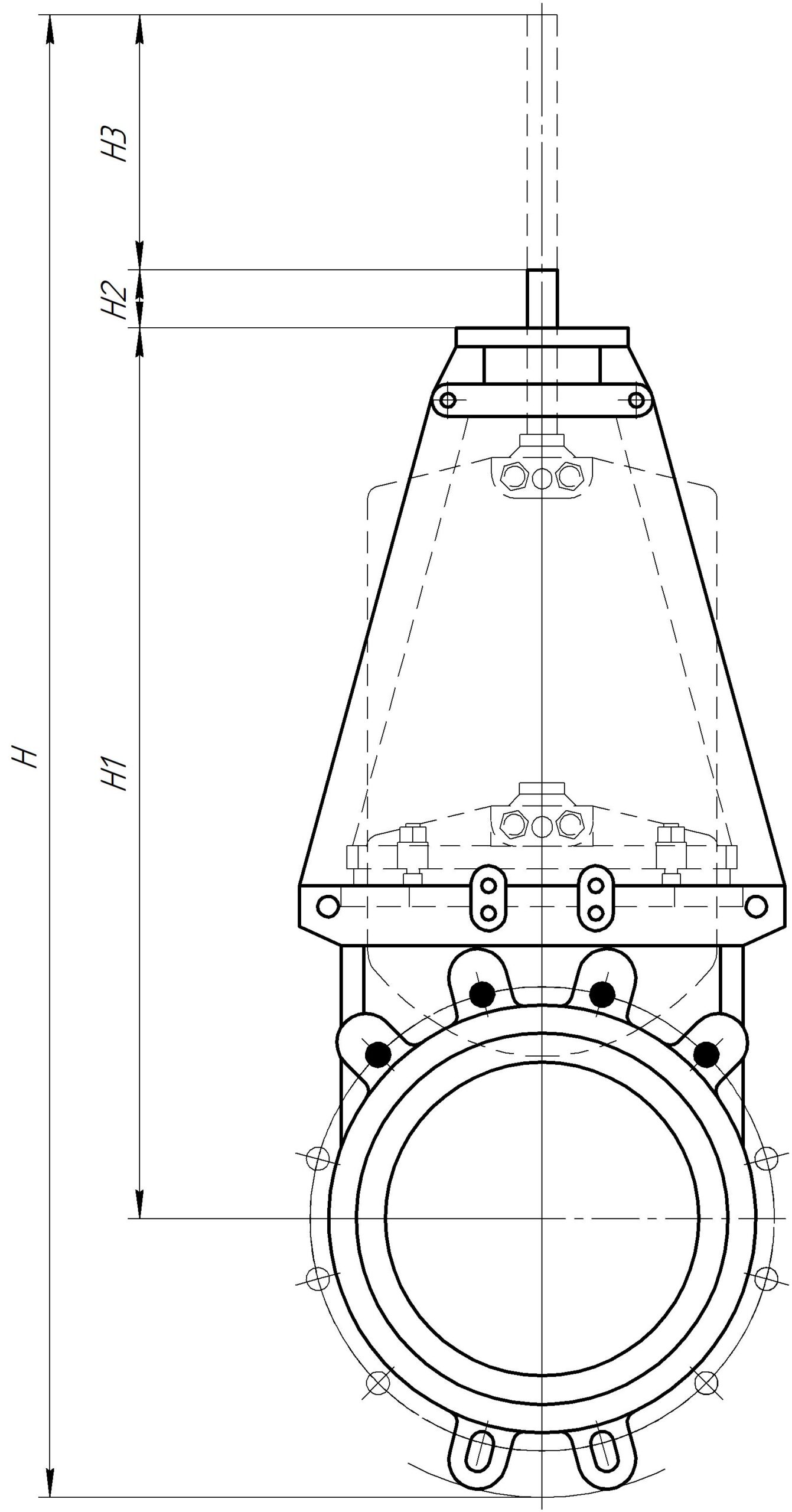

Основные массогабаритные характеристики задвижки без исполнительного механизма с выдвижным шпинделем DN50-1200

DN	L	ØD	ØD1	ØD2	n-Ød	N-Th	Глубина резьбовых отверстий	H	Н1	Н2	H3	Фланец по ISO 5210	ØE	ØE1	ØE2	n1-Ød1	Масса, кг
50	48	165	125	99	2-18	2-M16	12	573	290	70	130	F10	125	102	70	4-12	12
65	48	185	145	118	2-18	2-M16	12	623	330	70	130	F10	125	102	70	4-12	13
80	51	200	160	132	6-18	2-M16	12	658	358	70	130	F10	125	102	70	4-12	14
100	51	220	180	156	6-18	2-M16	12	688	378	70	130	F10	125	102	70	4-12	17
125	57	250	210	184	6-18	2-M16	12	803	428	70	180	F10	125	102	70	4-12	19
150	57	285	240	211	6-23	2-M20	14	883	490	70	180	F10	125	102	70	4-12	30
200	70	340	295	266	6-23	2-M20	16	1066	588	70	238	F10	125	102	70	4-12	37
250	70	395	350	319	8-23	4-M20	16	1296	690	70	338	F10	125	102	70	4-12	49
300	76	445	400	370	8-23	4-M20	16	1446	815	70	338	F10	125	102	70	4-12	65
350	76	505	460	429	8-23	8-M20	18	1644	890	70	431	F12	150	125	85	4-14	87
400	89	565	515	480	6-27	10-M24	20	1764	980	70	431	F12	150	125	85	4-14	117
450	89	615	565	530	8-27	12-M24	20	1903	1025	70	500	F12	150	125	85	4-14	173
500	114	670	620	582	6-27	14-M24	24	2175	1230	80	530	F14	175	140	100	4-18	231
600	114	780	725	682	6-30	14-M27	27	2600	1390	90	730	F16	210	165	130	4-22	300
700	127	895	840	794	8-30	16-M27	27	2988	1720	90	730	F16	210	165	130	4-22	412
800	127	1015	950	901	6-33	18-M30	30	3558	1910	90	1050	F20*	250	205	140	8-18	522
900	127	1115	1050	1001	8-33	20-M30	30	3698	2000	90	1050	F20*	250	205	140	8-18	657
1000	149	1230	1160	1112	8-36	20-M33	35	3855	2100	90	1050	F20*	250	205	140	8-18	802
1200	156	1455	1380	1328	6-39	26-M36	35	4553	2620	105	1100	F25	300	254	200	8-18	1202

* Обозначение фланца условное, не по стандарту ISO 5210

Задвижка тип K21GVA с электроприводом тип MT903.A. Основные технические параметры

DN	PN	Фланец задвижки по ISO 5210	Фланец привода по ISO 5210	Параметры шпинделя (Tr)**	Крутящий момент, Нм			Тип привода***	N оборотов шпинделя (откр./закр.)	Скорость откр./закр., об/мин	Время откр./закр., сек.	Масса задвижки с приводом, кг
					на шпинделе задвижки	на шпинделе задвижки с коэф. запаса 30%	привода (max)
50	10	F10	F10	Tr20х4 Lh	20	26	70	MT903.A 07	14	45	19	44
										90	9
65	10	F10	F10	Tr20х4 Lh	22	29	70	MT903.A 07	18	45	24	45
										90	12
80	10	F10	F10	Tr20х4 Lh	35	46	70	MT903.A 07	23	45	31	46
										90	15
100	10	F10	F10	Tr20х4 Lh	40	52	70	MT903.A 07	28	45	37	49
										90	19
125	10	F10	F10	Tr20х4 Lh	40	52	70	MT903.A 07	34	45	45	51
										90	23
150	10	F10	F10	Tr24х5 Lh	45	59	70	MT903.A 07	34	45	45	62
										90	23
200	10	F10	F10	Tr24х5 Lh	50	65	100	MT903.A 10	44	35	75	75
										70	38
250	10	F10	F10	Tr28х5 Lh	60	78	100	MT903.A 10	54	35	93	87
										70	46
300	10	F10	F10	Tr28х5 Lh	70	91	100	MT903.A 10	66	35	113	103
										70	57
350	10	F12	F14 + переход F12	Tr32х6 Lh	110	143	300	MT903.A 30	64	34	113	155
										67	57
400	10	F12	F14 + переход F12	Tr32х6 Lh	130	169	300	MT903.A 30	74	34	131	185
										67	66
450	10	F12	F14 + переход F12	Tr32х12(P6) Lh	150	195	300	MT903.A 30	75	34	132	241
										67	67
500	10	F14	F14	Tr40х12(P6) Lh	320	416	450	MT903.A 45	92	34	162	301
										67	82
600	10	F16	F14 + переход F16	Tr40х12(P6) Lh	330	429	450	MT903.A 45	109	34	192	370
										67	98
700	10	F16	F16	Tr47х16(P8) Lh	370	481	600	MT903.A 60	100	34	176	515
										67	90
800	10	F20*	F16 + переход F20*	Tr47х16(P8) Lh	504	655	800	MT903.A 80	113	34	199	625
										67	101
900	10	F20*	F16 + переход F20*	Tr52х16(P8) Lh	630	819	800	MT903.A 80	125	34	221	760
										67	112
1000	10	F20*	F16 + переход F20*	Tr52х16(P8) Lh	714	928	1000	MT903.A 100	138	34	244	905
1200	10	F25	F16 + переход F25	Tr60*8 Lh	760	988	1000	MT903.A 100	160	34	282	1305

* Обозначение фланца условное, не по стандарту ISO 5210

** Параметры шпинделя указаны для справки, размеры необходимо уточнять при заказе

*** Электропривод должен быть дооснащен втулкой А, с обработкой под ходовую резьбу шпинделя задвижки
